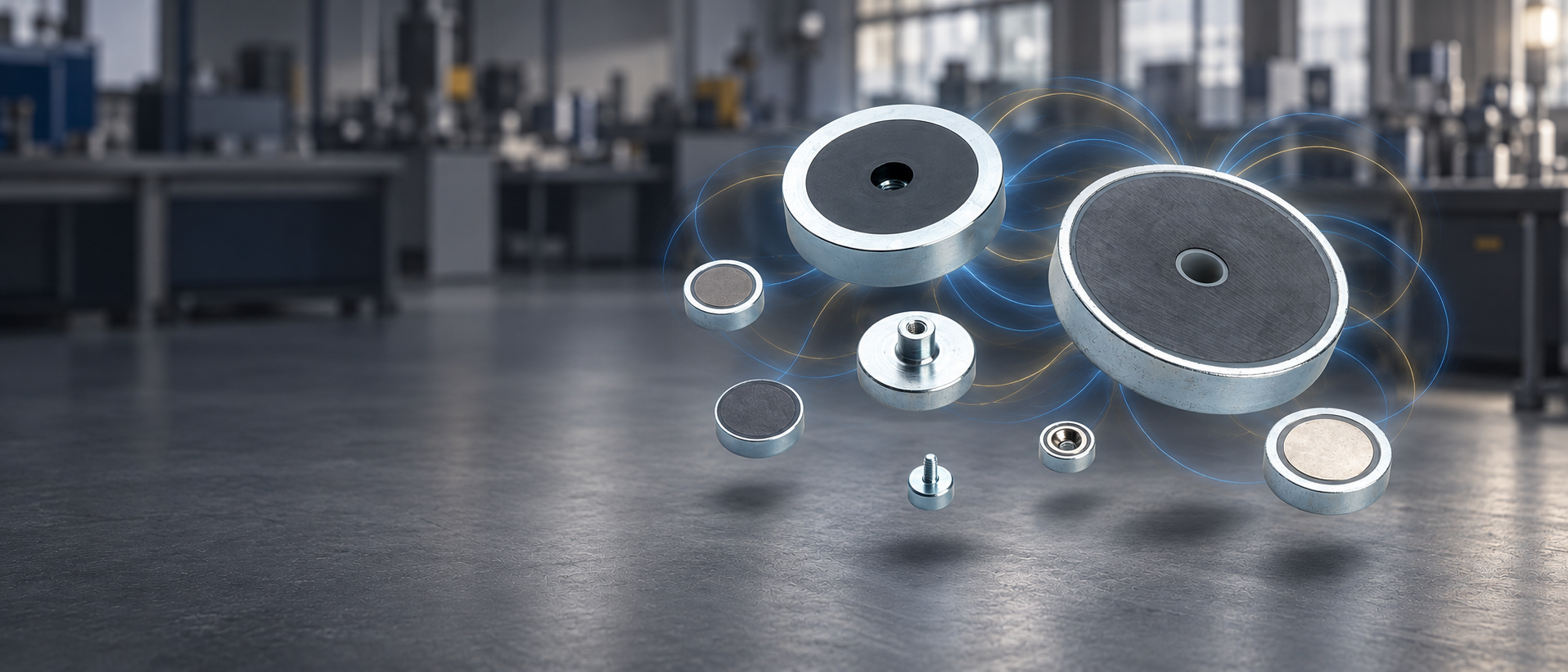

Auch als Topfmagnete bekannt: gebündelte Haftkraft für Transport, Spannen und Halten
Flachgreifer: leistungsstarke Haftmagnete für Transport, Spannen und Halten
Flachgreifer – umgangssprachlich auch Topfmagnete genannt – haben sich in allen Industriezweigen als leistungsstarke und flexibel einsetzbare Handlingshilfe beim Transportieren, Spannen, Halten, Montieren und Heben eisenhaltiger Werkstücke etabliert. Der Magnet besitzt nur eine Haftfläche und wird an den übrigen Seiten von einem verzinkten Stahltopf abgeschirmt; dadurch bündeln sich die magnetischen Kräfte auf der Haftfläche, und der Flachgreifer erreicht eine deutlich höhere Haftkraft als ein vergleichbarer Einzelmagnet.
Flachgreifer
Eigenschaften & Anwendung
Flachgreifer zeichnen sich üblicherweise durch große Durchmesser aus; die funktionsähnlichen Stabgreifer kommen dagegen bei Anwendungen zum Einsatz, die eine größere Bauhöhe erfordern. Die Entscheidung zwischen beiden Magnetsystemen hängt letztlich immer vom Anwendungsfall, den Platzverhältnissen und den Handlingsanforderungen ab. Unser Lieferprogramm umfasst Flachgreifer aus Hartferrit, Neodym-Eisen-Bor (NdFeB) und Samarium-Kobalt (SmCo) in diversen Ausführungen – von der glatten, verzinkten Grundform bis zu Varianten mit Bohrung und Senkung, Gewindebuchse, Außengewinde, Innengewinde, Zylinderbohrung oder, bei NdFeB, mit vernickeltem Haken.
Technische Details
Technische Details
Verfügbare Werkstoffe
Hartferrit (HF), Neodym-Eisen-Bor (NdFeB) und Samarium-Kobalt (SmCo) – je nach Werkstoff unterscheiden sich Haftkraft, Gewicht und maximale Einsatztemperatur: Hartferrit- und SmCo-Ausführungen sind bis 200 °C einsetzbar, NdFeB-Ausführungen bis 80 °C. Die passende Werkstoffwahl richtet sich nach Anwendungsfall, benötigter Haftkraft und Umgebungstemperatur.
Verfügbare Ausführungen
Glatt (verzinkt), mit Bohrung und Senkung, mit Gewindebuchse, mit Außengewinde, mit Innengewinde, mit Zylinderbohrung; bei NdFeB zusätzlich mit Haken (vernickelt). Für die Montage stehen damit je nach Ausführung Innen- und Außengewinde, Gewindebuchsen oder Bohrungen zur Verfügung – entscheidend für die Auswahl sind die Art der Befestigung an der Konstruktion, die verfügbare Kontaktfläche am Werkstück und wie sich das Werkstück im Arbeitsablauf wieder lösen lässt.
Hinweis zur Haftkraftprüfung
Die Haftkräfte sind an einer ebenen polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bei senkrechtem Abzug des Magneten bei Raumtemperatur bestimmt worden. Kleinere Risse im Magnetmaterial haben keinen Einfluss auf die Haftkraft. Abweichungen bis minus 10 % sind in Ausnahmefällen möglich. Bei den Angaben handelt es sich um Mindestwerte, die im Regelfall überschritten werden.
Technische Kennwerte
Technische Kennwerte im Überblick
Die folgenden Werte sind Bandbreiten über unser gesamtes Lieferprogramm an Flachgreifern (alle Werkstoffe und Ausführungen). Konkrete Artikelnummern, Abmessungen und Haftkräfte je Ausführung sowie weitere Varianten auf Anfrage.
| Kennwert | Bandbreite |
|---|---|
| Durchmesser D | 6–125 mm |
| Bauhöhe H | 4,5–26 mm |
| Haftkraft | 4–1.300 N |
| Gewicht | 2–1.720 g |
| Einsatztemperatur | bis 80 °C (NdFeB), bis 200 °C (Hartferrit, SmCo)* |
| Werkstoffe | Hartferrit, NdFeB, SmCo |
* Die Einsatztemperatur ist werkstoffabhängig und keine einheitliche Bandbreite über das gesamte Programm: bis 80 °C bei NdFeB, bis 200 °C bei Hartferrit und SmCo.
Ihre Produktauswahl
Welche Aufgabe soll Ihr Magnet lösen?
Nennen Sie uns Ihre Anwendung, die benötigten Abmessungen und die Einsatzbedingungen. Ob Sie bereits ein konkretes Produkt suchen oder noch zwischen verschiedenen Ausführungen wählen: Wir unterstützen Sie dabei, die passende Lösung zu finden.
