Schützt Oberflächen, verhindert Abrutschen: gummierte Flachgreifer aus NdFeB

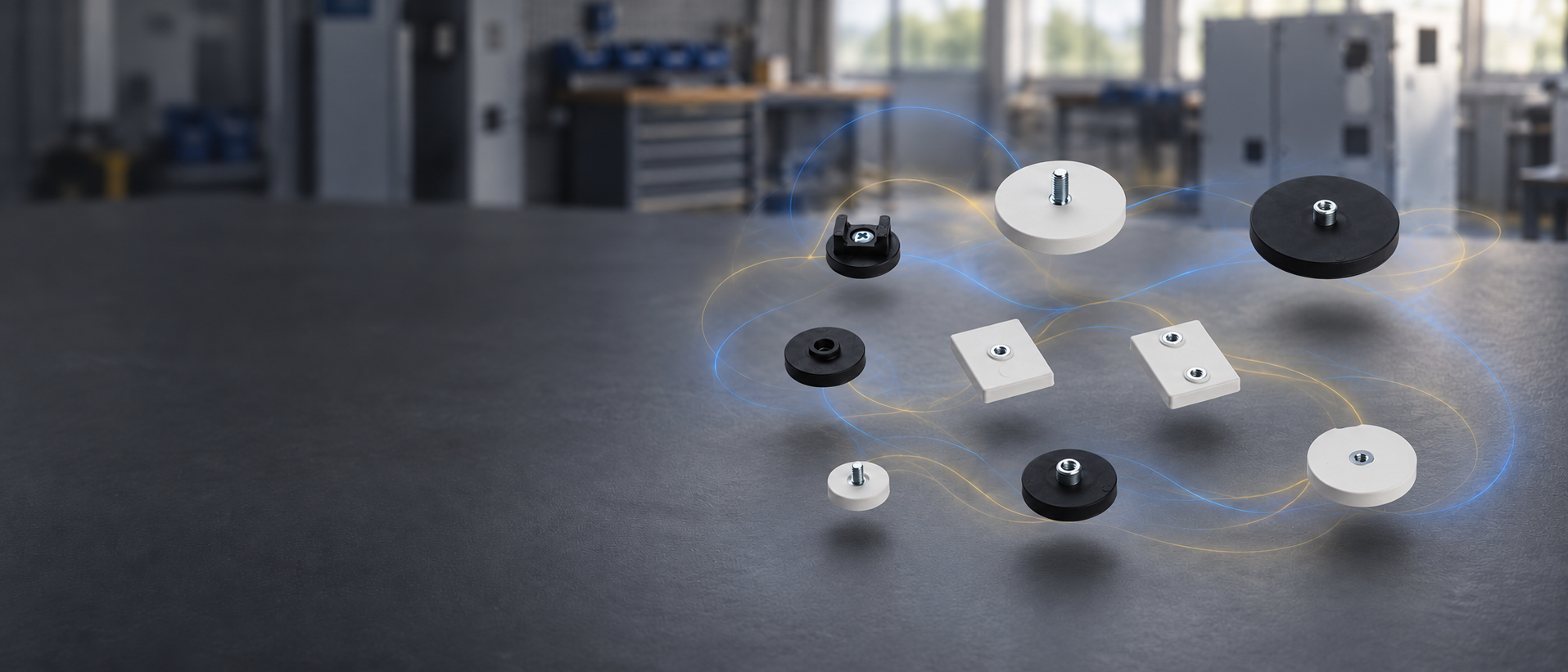

Gummiummantelte Magnetsysteme: rutschfeste Haftmagnete für empfindliche Oberflächen
Gummierte Flachgreifer aus Neodym-Eisen-Bor (NdFeB) sorgen für die sichere und unauffällige Fixierung von Gegenständen und Montageobjekten an Decken, Wänden und anderen Bauelementen. Die Magnetsysteme – umgangssprachlich auch Topfmagnete genannt – sind mit wechselpolig angeordneten NdFeB-Magneten bestückt und komplett von einer Gummischicht (Elastomer) umschlossen. Aufgrund ihrer Gummiummantelung empfehlen sich diese rutschfesten und leistungsstarken Magnetsysteme hervorragend für den Einsatz auf empfindlichen Oberflächen.
Gummiummantelte Magnetsysteme
Eigenschaften & Anwendung
Der Gummimantel bringt mehrere Vorteile mit sich: Er schützt nicht nur empfindliche Oberflächen vor Kratzern, sondern verhindert auch die Oxidation der sehr korrosionsanfälligen NdFeB-Magnete durch Feuchtigkeit. Gleichzeitig erhöht die Gummierung die Verschiebekräfte des Magneten – ein Abrutschen wird vermieden. Aufgrund dieser Eigenschaften empfehlen sich die rutschfesten und leistungsstarken Magnetsysteme hervorragend für den Einsatz auf empfindlichen Oberflächen. Die Magnete sind wahlweise mit schwarzer oder weißer Gummiummantelung erhältlich und je nach Anwendungsfall mit Gewindebuchse, Außengewinde, Zylinderbohrung, Innengewinde oder Kabelhalter ausgestattet.
Technische Details
Technische Details
Verfügbare Werkstoffe
Neodym-Eisen-Bor (NdFeB), mit wechselpolig angeordneten Magneten, komplett von einer Gummischicht (Elastomer) umschlossen; wahlweise mit schwarzer oder weißer Gummiummantelung.
Verfügbare Ausführungen
Mit Gewindebuchse, mit Außengewinde, mit Zylinderbohrung, mit Innengewinde (rund oder rechteckig), mit Kabelhalter.
Einsatzgrenzen
Die gummierten Topfmagnete sind bis 60 °C (größere Ausführungen bis 80 °C) temperaturbeständig und aufgrund der Gummiummantelung auch gegen gelegentliche Feuchtigkeit und Spritzwasser geschützt. Ein dauerhafter Außeneinsatz ist jedoch nicht zu empfehlen.
Hinweis zur Kraftprüfung
Die Kräfte sind an einer ebenen polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bei senkrechtem Abzug des Magneten bei Raumtemperatur bestimmt worden. Kleinere Risse im Magnetmaterial haben keinen Einfluss auf die Haftkraft. Abweichungen bis minus 10 % sind in Ausnahmefällen möglich. Bei den Angaben handelt es sich um Mindestwerte, die im Regelfall überschritten werden.
Technische Kennwerte
Technische Kennwerte im Überblick
Die folgenden Werte sind Bandbreiten über unser gesamtes Lieferprogramm an gummiummantelten Magnetsystemen (alle Ausführungen und Farben). Konkrete Artikelnummern, Abmessungen und Kräfte je Ausführung sowie weitere Varianten auf Anfrage.
| Kennwert | Bandbreite |
|---|---|
| Durchmesser D | 22–88 mm (rund), rechteckig 43×31 mm |
| Bauhöhe H | 6–8,5 mm |
| Haftkraft | 38–550 N |
| Scherkraft | 12–140 N |
| Gewicht | 8–209 g |
| Einsatztemperatur | 60–80 °C* |
| Werkstoff | NdFeB, schwarz oder weiß gummiert |
* Schwarze Ausführungen sind überwiegend bis 60 °C ausgelegt, größere weiße Ausführungen (D66/D88) erreichen bis 80 °C.
