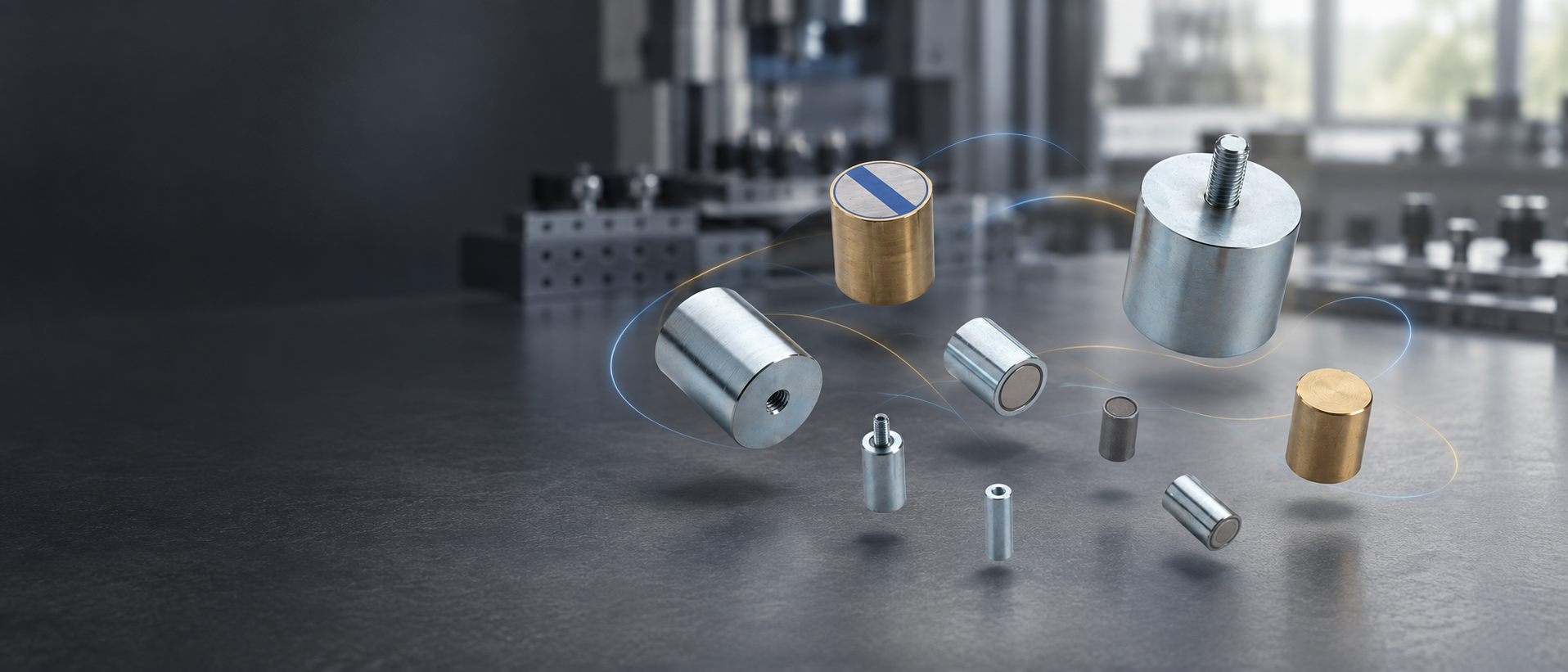

Stabgreifer: zylindrische Haftmagnete für Transport, Spannen und Halten
Stabgreifer haben sich in allen Industriezweigen als leistungsstarke und flexibel einsetzbare Handlingshilfe beim Transportieren, Spannen, Halten, Montieren und Heben eisenhaltiger Werkstücke etabliert. Sie sind zylindrische Magnetsysteme, die nur eine Haftfläche aufweisen und an den übrigen Seiten von einem Stahl- oder Messingzylinder abgeschirmt werden; aufgrund dieser Bauart bündeln sich die magnetischen Kräfte auf der Haftfläche, und der Stabgreifer erreicht eine sehr viel höhere Haftkraft als ein Einzelmagnet.
Eigenschaften & Anwendung
Stabgreifer zeichnen sich üblicherweise durch große Höhen aus; die funktionsähnlichen Flachgreifer sind dagegen bei Anwendungen gefragt, die einen größeren Durchmesser erfordern. Die Entscheidung zwischen beiden Magnetsystemen hängt letztlich immer vom Anwendungsfall, den Platzverhältnissen und den Handlingsanforderungen ab. Unser Lieferprogramm umfasst eine breite Palette von Stabgreifern aus Neodym-Eisen-Bor (NdFeB), Samarium-Kobalt (SmCo) oder Aluminium-Nickel-Kobalt (AlNiCo) in diversen Ausführungen – glatt mit Messing- oder Stahlgehäuse (teils mit Passungstoleranz h6), mit Innengewinde oder mit Außengewinde. Für Spezialanwendungen und neue Ideen entwickeln wir auch individuelle Lösungen.
Technische Details
Technische Details
Verfügbare Werkstoffe
Neodym-Eisen-Bor (NdFeB), Samarium-Kobalt (SmCo), Aluminium-Nickel-Kobalt (AlNiCo).
Verfügbare Ausführungen
Glatt mit Messing- oder Stahlgehäuse (teils mit Passungstoleranz h6), mit Innengewinde, mit Außengewinde.
Einbauhinweis
Die Bauhöhe H kann ohne Verlust der Haftkraft um das Maß A reduziert werden, sofern sich am Ende des Stabgreifers kein leitendes Material befindet. Beim Einbau in Eisen ist zudem ein Mindestabstand X vom Mantel des Stabgreifers zum umgebenden Eisen einzuhalten, um magnetische Kurzschlüsse zu vermeiden – dieser Abstand gilt auch nach hinten, wenn der Greifer gekürzt und in Eisen eingebaut wird.
Hinweis zur Haftkraftprüfung
Die Haftkräfte sind an einer ebenen polierten Platte aus Stahl (S235JR nach DIN 10 025) mit einer Stärke von 10 mm bei senkrechtem Abzug des Magneten bei Raumtemperatur bestimmt worden. Kleinere Risse im Magnetmaterial haben keinen Einfluss auf die Haftkraft. Abweichungen bis minus 10 % sind in Ausnahmefällen möglich. Bei den Angaben handelt es sich um Mindestwerte, die im Regelfall überschritten werden.
Zusammenfassende Tabelle
Technische Kennwerte im Überblick
Die folgenden Werte sind Bandbreiten über unser gesamtes Lieferprogramm an Stabgreifern (alle Werkstoffe und Ausführungen). Konkrete Artikelnummern, Abmessungen und Haftkräfte je Ausführung sowie weitere Varianten auf Anfrage.
| Durchmesser D | 4–63 mm |
|---|---|
| Bauhöhe H | 10–65 mm |
| Haftkraft | 2–1.700 N |
| Gewicht | 1–1.579 g |
| Einsatztemperatur | bis 80 °C (NdFeB), bis 200 °C (SmCo), bis 450 °C (AlNiCo)* |
| Werkstoffe | NdFeB, SmCo, AlNiCo |
* Die Einsatztemperatur ist werkstoffabhängig und keine einheitliche Bandbreite über das gesamte Programm – im Fließtext/Tooltip je Werkstoff differenzieren, nicht als pauschalen Wert darstellen.
Ihre Produktauswahl
Welche Aufgabe soll Ihr Magnet lösen?
Nennen Sie uns Ihre Anwendung, die benötigten Abmessungen und die Einsatzbedingungen. Ob Sie bereits ein konkretes Produkt suchen oder noch zwischen verschiedenen Ausführungen wählen: Wir unterstützen Sie dabei, die passende Lösung zu finden.
