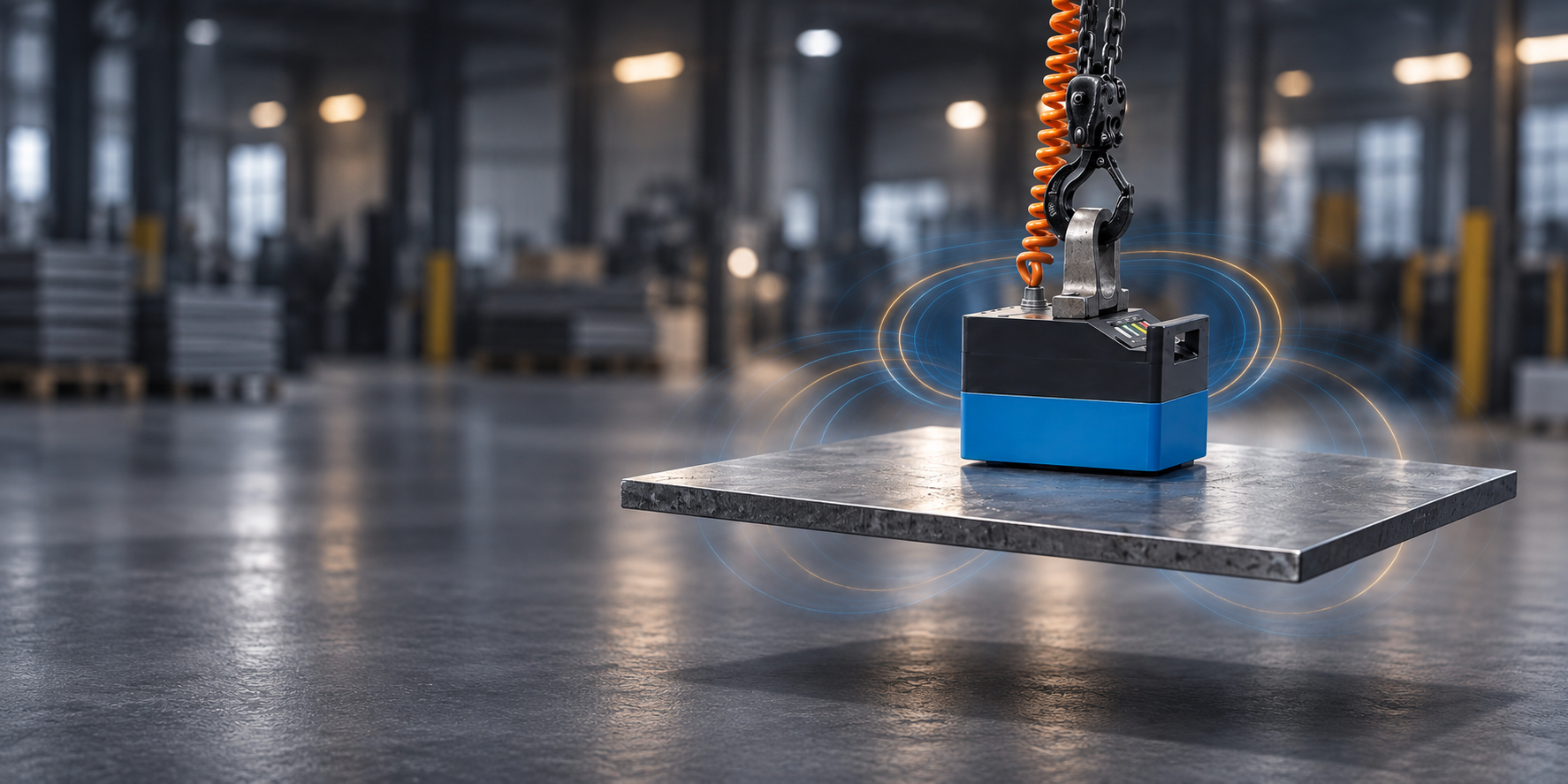

Schnelle, sichere Lastaufnahme ohne Anschlagmittel
Lasten werden ohne Ketten oder Gurte aufgenommen und abgesetzt: Der 90°-Schaltweg macht Be- und Entladen deutlich schneller.
Produkte
Lasthebemagnete für Ihre Hebeaufgabe
Ferromagnetische Lasten schnell und sicher aufnehmen und absetzen – ganz ohne Anschlagmittel.
Ferromagnetische Lasten sicher und ohne Anschlagmittel bewegen
Lasthebemagnete nehmen geeignete ferromagnetische Werkstücke direkt magnetisch auf und setzen sie ebenso sicher wieder ab – ganz ohne Ketten, Gurte oder andere Anschlagmittel. Das vereinfacht Arbeitsabläufe beim Heben, Transportieren und Umschlagen deutlich und verkürzt die Zeiten beim Be- und Entladen.
Lasthebemagnete
Aufbau und Anwendung
FX-Lasthebemagnete sind permanentmagnetische Lastaufnahmemittel für den Transport ferromagnetischer Lasten und Werkstoffe. Sie arbeiten mit einem Single-Magnetsystem aus leistungsstarken Neodym-Magneten, das sich über einen Schalthebel mit nur 90° Schaltweg vollständig aktivieren oder deaktivieren lässt. Beim Aktivieren öffnet sich der innere Magnetkreis und die Last wird angezogen; beim Schließen entfällt die äußere Kraftwirkung, und die Last kann sicher abgesetzt werden. Die Baureihe FX umfasst fünf Modelle mit Tragfähigkeiten von 150 bis 2.000 kg. Eingesetzt werden die Geräte vor allem an Krananlagen, lassen sich aber auch an anderen Hebezeugen wie Staplern oder Baggern verwenden – typische Anwendungsfelder sind die Fertigungsindustrie, Werften, Lager sowie die Transport- und Fördertechnik.
Ihre Vorteile
Ihre Vorteile auf einen Blick
Rückschlagfreie Einhandbedienung
Der Schalthebel lässt sich mit einer Hand bedienen; das Magnetsystem arbeitet rückschlagfrei und selbstbremsend – ohne zusätzlichen Kraftaufwand.
Geeignet für flache und runde Materialien
Ob Blech, Rundstahl oder Rohr: Die Hochenergie-Halbschalenmagnete nehmen flache und runde ferromagnetische Werkstücke gleichermaßen zuverlässig auf.
Robuste, langlebige Bauweise
Vernickelte Oberfläche, eine massive Schaltwelle und eine großzügig dimensionierte, geschmiedete Kranöse sorgen für dauerhaften Einsatz auch unter rauen Bedingungen.
Keine externe Energiezufuhr nötig
Das permanentmagnetische Single-Magnetsystem funktioniert vollständig ohne Strom- oder Druckluftanschluss – einsatzbereit an jeder Krananlage.
Kompakte Bauform bei hoher Tragkraft
Trotz kompakter Abmessungen erreichen die FX-Lasthebemagnete Tragfähigkeiten von 150 bis 2.000 kg.
Technische Daten
Technische Eckdaten
Wirkprinzip
Permanentmagnetisch, Single-Magnetsystem mit Neodym-Eisen-Bor-Magneten (NdFeB)
Energiezufuhr
Keine externe Energiezufuhr erforderlich
Bedienung
Schalthebel, Schaltweg 90°, rückschlagfrei und selbstbremsend
Oberfläche
100 % vernickelt
Sicherheitsfaktor
3,5
Prüfverfahren
Nach EN 13155
Maximale Betriebstemperatur
80 °C
Baureihe
5 Modelle (FX-150 bis FX-2000), Tragfähigkeit 150 bis 2.000 kg
FX-Baureihe
Ausführungen und Abmessungen
| Modell | Max. Tragfähigkeit flach [kg] | Max. Tragfähigkeit rund | Abmessungen L × B × H [mm] | Gewicht [kg] |
|---|---|---|---|---|
| FX-150 | 150 | Ø 50–200 mm, 75 kg | 161 × 64 × 60 | 3.6 |
| FX-300 | 300 | Ø 50–300 mm, 150 kg | 205 × 87 × 78 | 8.4 |
| FX-600 | 600 | Ø 80–400 mm, 300 kg | 288 × 112 × 94 | 19 |
| FX-1000 | 1000 | Ø 100–450 mm, 500 kg | 361 × 152 × 120 | 42 |
| FX-2000 | 2000 | Ø 120–600 mm, 1000 kg | 472 × 228 × 169 | 115 |
Weitere Ausführungen sind auf Anfrage ebenfalls erhältlich. Neben unserem Standardprogramm bieten wir Ihnen zudem individuelle Lösungen an. Hierzu beraten wir Sie gerne.
Produktdatenblatt FX Lasthebemagnete herunterladenIhre Produktauswahl
Welche Aufgabe soll Ihr Magnet lösen?
Nennen Sie uns Ihre Anwendung, die benötigten Abmessungen und die Einsatzbedingungen. Ob Sie bereits ein konkretes Produkt suchen oder noch zwischen verschiedenen Ausführungen wählen: Wir unterstützen Sie dabei, die passende Lösung zu finden.
